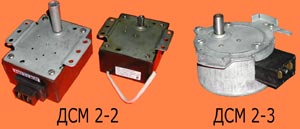

ДСМ 2-3 Электродвигатель
Степень защиты двигателей IP 10
Применение.
Электродвигатели синхронные многополюсные с редуктором типа ДСМ 2 и ДСМ 3 предназначены для использования в качестве комплектующих элементов в приборах и средствах промышленной автоматики, противопожарной и вентиляционной техники, для вращения вертела в газовых и электрических плитах и других изделиях.
Режим работы.
Режим работы двигателей - продолжительный S1 или повторно-кратковременный с частыми пусками с продолжительностью включения (ПВ) 60%.
Вид климатического исполнения двигателей УХЛ 4.2 и 04.2 по ГОСТ 15150-69.
Технические характеристики
| Тип двигателя |
Напряжение питания, В |
Номинальная частота напряжения питания, Гц |
Номин. частота вращения, мин.-1 |
Направле- ние враще- ния |
Номин. вращающий момент, Н·см(гс·см), не менее |
Макс. вращающий момент, Н·см(гс·см), не менее |
Потребл. мощность, В·A, не более |
Масса, кг, не более |
| ДСМ 2-2 | 220 | 50 | 2 | Левое или правое (указывается при заказе) | 80 (8000) | 120 (12000) | 7 | 0,32 |
| ДСМ 2-3 | 2 | 80 (8000) | 120 (12000) | |||||
| ДСМ 2-0,5 | 0,5 | 200 (20000) | 300 (30000) |
Размеры

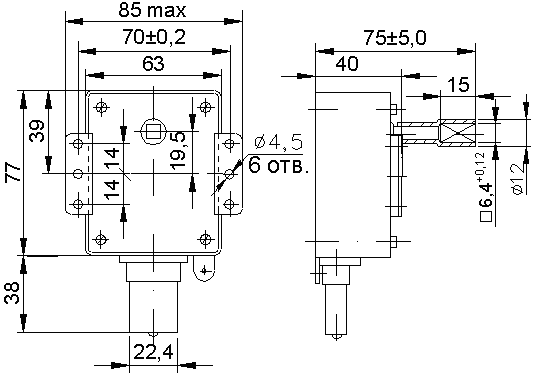

ДСМ 2  |
|---|
ДСМ 3  |
