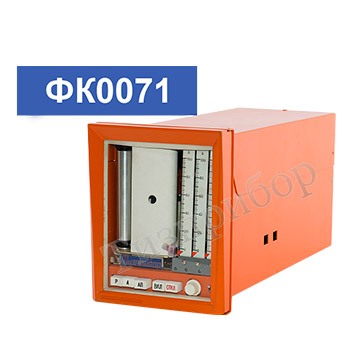

Станции управления пневматические ФК0071 (ФК 0071) и ФК0072 (ФК 0072)

Станции ФК0071 (ФК 0071) и ФК0072 (ФК 0072) работают совместно с пневматическими датчиками, регуляторами и другими устройствами, выдающими или воспринимающими унифицированные аналоговые сигналы в пределах от 20 до 100 кПа (от 0,2 до 1,0 кгс/см2).

Станция предназначена для управления контуром регулирования, переключения режимов управления (автоматическое, ручное, программное), формирования задания регулятору от встроенного или передачи сигнала от программного задатчика, измерения и показания на шкалах давлений задания, регулируемого параметра и давления в линии исполнительного механизма (ИМ), записи значений регулируемого параметра на диаграммной ленте ФК0071 (ФК 0071).

Технические данные ФК0071 (ФК 0071) и ФК0072 (ФК 0072)

Диапазон изменения входных и выходных аналоговых сигналов составляет 20 - 100 кПа (0,2 - 1,0 кгс/см2).

Давление задатчика изменяется в пределах 20 - 100 кПа (0,2 - 1,0 кгс/см2).

Питание станции осуществляется осушенным и очищенным от пыли и масла воздухом давлением (140 +- 14) кПа (1,4 +- 0,14)кгс/см2 через фильтр и стабилизатор.

Класс загрязненности сжатого воздуха питания 0 и I по ГОСТ 17433-80.

Предел допускаемой основной погрешности показаний для регулируемого параметра и задания +- 0,6%, для показания значения давления на исполнительном механизме +- 1.0%.

Для расходных шкал нижний предел измерений составляет 30% верхнего предела измерений.

Станции ФК0071 (ФК 0071) и ФК0072 (ФК 0072) выпускаются с линейными шкалами 0 - 100 для регулируемого параметра и задания и со шкалой 20 - 100 кПа (0,2 - 1,0 кгс/см по заказу потребителя) для показания значения давления на исполнительном механизме.

По заказу потребителя станции комплектуются двумя шкалами, отградуированными в единицах измерения регулируемого параметра в соответствии со стандартными рядами на манометры дифференциальные, манометры, вакуумметры, мановакуумметры, термометры, расходомеры.

Привод диаграммы станции ФК0071 (ФК 0071) осуществляется синхронным электрическим двигателем. Синхронный двигатель привода диаграммы питается от сети переменного тока напряжением 220 В, частотой 50 Гц.

Cкopocть движения диаграммы 20 мм/ч. По заказу потребителя станция ФК0071 (ФК 0071) выпускается со скоростями перемещения диаграммы 40 или 60 мм/ч.

Длина шкал и ширина поля записи диаграммы 100 мм.

Станция ФК0071 (ФК 0071) обеспечивает непрерывную запись регулируемого параметра фломастером в течение 100 суток.

В конструкции станций предусмотрено штекерное подсоединение регулятора (местная установка). Когда регулятор находится не у станции, а на некотором расстоянии от нее (дистанционная установка), подсоединение регулятора к станции осуществляется посредством специальной вилки, которую прикладывают к станции и гнезда, которое комплектуется с регулятором (вилку и гнездо поставляют, если это отмечено в заказе).

Станцию можно использовать при температуре окружающей среды от 5 до 50В°С и верхнем, значении относительной влажности воздуха 80% при 35В°С и более низких температурах, без конденсации влаги.

Станция ФК0071 (ФК 0071) не может быть использована в пожаро- и взрывоопасных помещениях.

Станция не может быть установлена в условиях агрессивных сред, воздействующих на резину, полистирол и на защищенные цинковыми, кадмиевыми и хромо-никелевыми покрытиями или окрашенные эмалями конструкционные стали, цветные металлы и их сплавы.

Масса станций и расход воздуха, приведенный к нормальные условиям, не превышает:

ФК0071 (ФК 0071) - 7,5 кг - 6,5 л/мин

ФК0072 (ФК 0072) - 5,5 кг - 5,5 л/мин

Станции ФК0071 (ФК 0071) и ФК0072 (ФК 0072) состоят из следующих основных частей: управляющего устройства, включающего переключатель с кнопочные механизмом и задатчик; трех измерительных механизмов; панели представления информации; пневморазъема; корпуса.

Дополнительно станция ФК0071 (ФК 0071) включает лентопротяжный механизм с электроприводом.
