Устройство регулирующее пневматическое пропорционально-интегральное (ПИ) с местным задатчиком ФР0092 (ФР 0092)

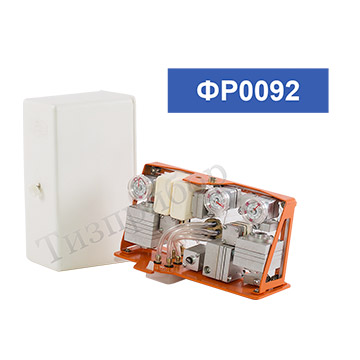

Устройство регулирующее пневматическое пропорционально-интегральное (ПИ) с местным задатчиком ФР0092 (ФР 0092) (далее в тексте - регулятор) входит в систему приборов СТАРТ (Система автоматических регуляторов построен ных на пневматических элементах).
Регулятор предназначен для получения непрерывного регулирующего воздействия давления сжатого воздуха на исполнительный механизм или какое-либо другое устройство системы регулирования с целью поддержания регулируемого параметра (расхода, давления, температуры и проч.) на заданном уровне.
В регулятор ФР0092 (ФР 0092) встроен задатчик. Задание устанавливается вручную.
ФР0092 (ФР 0092) может быть использован с приборами, работающими на стандартных пневматических входных и выходных аналоговых сигналах.
Технические данные ФР0092 (ФР 0092)
За входной сигнал регулятора принимается разность между значениями регулируемой величины (X) и задания (W).
Граничные значения выходного аналогового сигнала У регулятора находятся в пределах:
нижнее - от 0 до 5 кПа (от 0 до 0,05 кгс/см2)
верхнее - от 100 кПа (1,0 кгс/см2) до величины давления питания.
Предельные значения рабочего диапазона изменения выходного сигнала, регулируемой величины и задания составляют:
нижнее - 20 кПа.(0,2 кгс/см2),
верхнее - 100 кПа (1,0 кгс/см2).
Предельные значения диапазона настройки зоны пропорциональности (б): нижнее - 2%; верхнее - 3000%.
Предельные значения диапазона настройки времени интегрирования (Ти): нижнее - 0,05 мин; верхнее - не менее 100 мин на отметке шкалы оо (при закрытом сопротивлении).
Давление питания 140 кПа В±14 кПа (1,4 кгс/см2 В± 0,14 кгс/см2).
Воздух питания должен быть осушен и очищен от пыли и масла.
Класс загрязненности сжатого воздуха 0 и 1по ГОСТ 17433-80.
Источником энергии для приведения регулятора в действие служит сжатый воздух давлением до стабилизатора от 300 до 600 кПа (от 3 до 6 кгс/см2).
Предел допускаемой основной погрешности регулятора составляет В± 0,5%.
Основная погрешность выражается как наибольшее значение входного сигнала, выраженное в процентах его нормирующего значения 80 кПа (0,8 кгс/см2), при установившемся выходном сигнале.
Примечание. Основную погрешность определяют при следующих условиях: температуре окружающего воздуха (20 В± 2) В°С; относительной влажности воздуха от 30 до 75%; отклонении давления питания не более В±2% (3 кПа - 0,03 кгс/см2) от его номинального значения.
Регулятор ФР0092 (ФР 0092) обеспечивает передачу пневматических сигналов на расстояние по трассе до 300м при внутреннем диаметре трубопровода линий передачи 6 мм.
Регулятор может быть использован в пожаро- и взрывоопасных помещениях.
Температура окружающего воздуха может быть в пределах от 5 до 50В°С, верхнее значение относительной влажности воздуха 80% при 35В°С и более низких температурах, без конденсации влаги.
Расход воздуха, приведенный к нормальным условиям, в установившейся режиме составляет 5 л/мин.
Масса регулятора ФР0092 (ФР 0092) не превышает 2,1 кг.
