Устройство регулирующее пневматическое пропорциональное ФР0098 (ФР 0098)

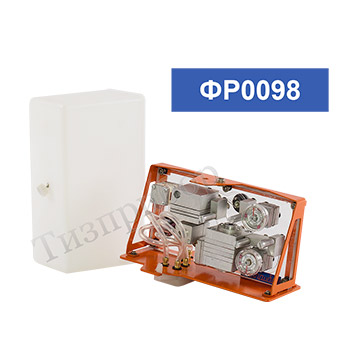

Устройство регулирующее пневматическое пропорциональное (П) ФР0098 (ФР 0098) (в дальнейшем - регулятор) входит в систему СТАРТ (Система автоматических регуляторов, построенных на пневматических элементах).

По характеру  регулирующего воздействия регулятор является пропорциональным с дистанционным заданием, получаемым от ручного задатчика станции управления или от любого другого устройства со стандартным пневматическим сигналом.

Регулятор ФР0098 (ФР 0098) предназначен для получения непрерывного регулирующего воздействия на исполнительный механизм или какой-либо другой элемент системы регулирования с целью поддержания параметра (уровня, давления и др.) в пределах, которые могут быть обеспечены при регулировании статических объектов.

Технические данные ФР0098 (ФР 0098)

За входной сигнал регулятора принимается разность между значениями регулируемой величины (X) и задания (W).

Предельные значения рабочего диапазона изменения: регулируемой величины и задания соответствуют: нижнее - 20 кПа (0,2 кгс/см2); верхнее - 100 кПа (1,0 кгс/см2).

В качестве выходного сигнала регулятора принимается пневматический сигнал, граничные значения которого соответствуют:

нижнее - от 0 до 5 кПа   (от 0 до 0,05 кгс/см2) верхнее - от 100 кПа (1,0 кгс/см2) до значения давления питания.

Предельные значения рабочего диапазона изменения выходного сигнала и сигнала Уо (номинальное значение выходного сигнала, настраиваемое задатчиком) при равенстве регулируемой величины и задания составляют: нижнее - 20 кПа (0,2 кгс/см2); верхнее - 100 кПа (1,0 кгс/см2).

Питание регулятора осуществляется сухим, очищенным от пыли и масла воздухом давлением 140 кПа В± 14 кПа (1,4 кгс/см2 В± 0,14 кгс/см2).

Технические характеристики воздуха питания по ГОСТ 17433-80. Классы загрязненности 0,1.

Источником энергии для приведения регулятора в действие служит сжатый воздух давлением до стабилизатора от 300 до 600 кПа (от 3 до 6 кгс/см2).

Предельные значения диапазона настройки зоны пропорциональности (б) соответствуют: нижнее - 2% верхнее - 3000%.

Предел допускаемой основной погрешности регулятора ФР0098 (ФР 0098) В± 0,5%.

За основную погрешность принимают: для регуляторов с зоной пропорциональности б< 100% - наибольшее значение входного сигнала,   выраженное в процентах от 80 кПа (0,8 кгс/см2), при значении выходного сигнала, равном Уо;

для регуляторов с зоной пропорциональности б > 100% - наибольшая разность между значениями Уо и выходного сигнала, выраженная в процентах от 80 кПа (0,8 кгс/см2), при значении входного сигнала, равном нулю.

Примечание. Основную погрешность определяют при следующих условиях: температуре окружающего воздуха (20 В± 2) В°С; относительной влажности воздуха от 30 до 75 % отклонении давления питания не более В±2% (3 кПа - 0,03 кгс/см2) от его номинального значения.

ФР0098 (ФР 0098) обеспечивает передачу пневматических сигналов на расстояние по трассе до 300 м при внутреннем диаметре трубопровода линии передачи 6 мм.

Регулятор может быть установлен в пожаро- и взрывоопасных помещениях.

Температура окружающего воздуха может быть в пределах от 5 до 50 С, верхнее значение относительной влажности воздуха 80 % при 35 С и более низких температурах, без конденсации влаги.

Расход воздуха приведенные к нормальным условиям, в установившемся режиме до 2,5 л/мин.

Масса регулятора ФР0098 (ФР 0098) составляет 1,8 кг.
