П2П.1 Пневмоповторитель
Пневмоповторитель типа П2П.1 предназначен для создания выходного сигнала, равного по давлению входному сигналу. Метрологические характеристики элемента гарантируются только при отсутствии расхода на его выходе.
Пневмоповторитель состоит из двух секций, одной плоской резинотканевой мембраны и одной пары «сопло - заслонка».

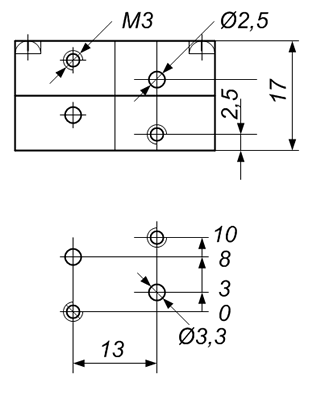

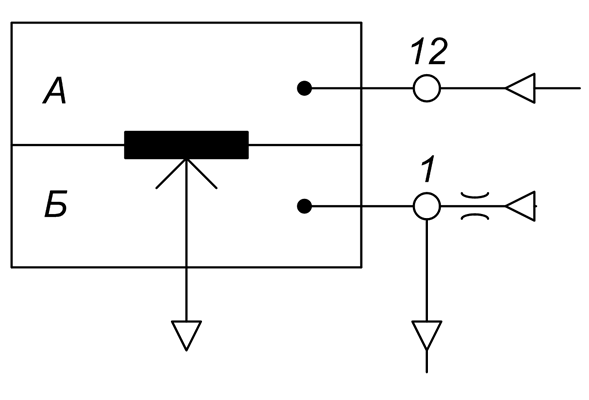

Секции и мембрана образуют две камеры - А и Б. Давление питания подается на вход нерегулируемого пневмосопротивления П2Д.4-2 (капилляр диаметром 0,3 мм), который конструктивно в пневмоповторитель не входит и поставляется по отдельному заказу. Выход пневмосопротивления соединен через канал 1 с камерой Б. В камеру А через канал 12 подается входное давление.
Пара «сопло - заслонка» является пневмосопротивлением, расход воздуха через которое уменьшается с ростом входного давления за счет уменьшения зазора между соплом и заслонкой. Каждой величине входного давления соответствует такое положение мембраны, при котором давления по обе стороны мембраны равны.
Порог чувствительности 0,1% от рабочего диапазона изменения выходного сигнала.
