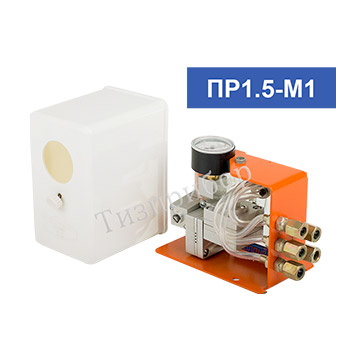

Устройство регулирующее пневматическое позиционное ПР1.5-М1

Устройство регулирующее пневматическое позиционное ПР1.5-М1 (в дальнейшем — регулятор) входит в систему приборов СТАРТ (Система автоматических регуляторов, построенных на пневматических элементах).

Регулятор ПР1.5-М1 предназначен для двухпозиционного регулирования, а Так же может быть использован в качестве сигнализатора для приведения в действие каких-либо сигнальных устройств.

ТУ 4218-005-37185268-2012 (ранее ТУ 20-02.524-75)

Технические характеристики

• За входной сигнал регулятора принимается разность между значениями регулируемой величины X и задания W: X-W.
• Предельные значения рабочего диапазона изменения регулируемой величины и задания составляют:

нижнее — 20 кПа (0,2 кгс/см²);

верхнее —100 кПа (1,0 кгс/см²).

• Значения выходного дискретного сигнала У соответствуют: «0» - от 0 до 10 кПа (от 0 до 0,1 кгс/см²); «1» - от 110 кПа (1,1 кгс/см²) до значения давления питания.
• Питание регулятора осуществляется сухим, очищенным от пыли и масла воздухом, давлением 140 кПа ± 14 кПа
• (1,4 кгс/см² ±0,14 кгс/см²) через фильтр и стабилизатор.
• Класс загрязненности сжатого воздуха питания 0 и 1 по ГОСТ 17433-80.
• Регулятор может быть использован в пожаро и взрывоопасных помещениях.
