САМП-1, САМП-2 Пневмосопротивление регулирующее
Пневмосопротивление регулируемое типа САМП-1 предназначено для ограничения расхода воздуха. Величина расхода через пневмосопротивление зависит от перепада давления до и после него и от величины кольцевого зазора, через который проходит воздух.

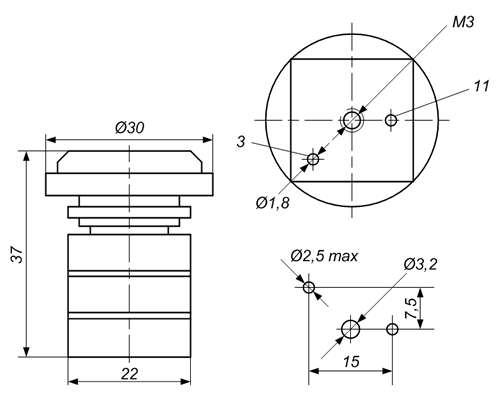

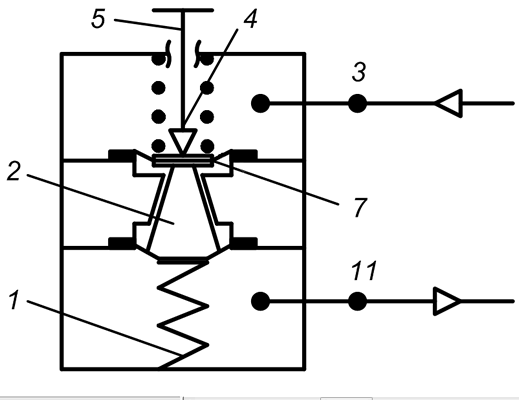

Пневмосопротивление состоит из корпуса, конического штока 2, жестко связанного с двумя плоскими пружинами 7, маховичка 5, толкателя 4 и цилиндрических пружин 1.
Входное давление подается по каналу 3, выходное давление отводится по каналу 11. Расход воздуха через пневмосопротивление устанавливается посредством изменения проходного сечения кольцевого зазора, через который проходит воздух.
Настройка расхода производится поворотом маховичка 5, перемещающего вдоль оси толкатель 4, непосредственно контактирующий с коническим штоком 2. При этом конический шток перемещается в конусном отверстии, выполненном в корпусе элемента.
Цилиндрические пружины 1 возвращают ко нический шток в исходное положение.
Невоспроизводимость установок расхода воздуха по шкале не более ±10% от номинального значения установленного расхода.
Нестабильность расхода воздуха на установленной точке не более ±10% от номинального значения установленного расхода.
Изменение расхода вследствие изменения температуры окружающего воздуха от 20° С на каждые 10°С не более ±5% от номинального значения установленного расхода.
Пневмосопротивление регулируемое типа САМП-2 предназначено для ограничения расхода воздуха. Отличается от пневмосопротивления типа САМП-1 большим рабочим ходом конического штока и разновидностью шкалы. Невоспроизводимость установки расхода воздуха по шкале не более ±10% от установленного расхода.
Нестабильность расхода воздуха на установленной точке не более ±10% от номинального значения установленного расхода.
Изменение расхода воздуха вследствие изменения температуры окружающего воздуха от 20° С на каждые 10°С не более ±5% от номинального значения установленного расхода.
