П2Д.4-1, П2Д.4-2 Пневмосопротивление

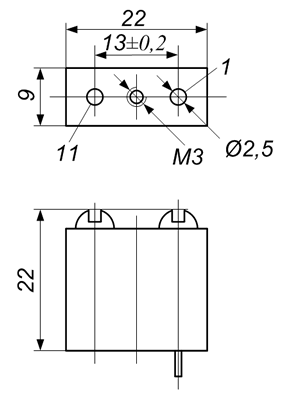

Пневмосопротивление нерегулируемое типа П2Д.4 предназначено для ограничения расхода воздуха.
Элемент состоит из корпуса, в который встраивается капилляр, изготовленный из никелевой трубки. Перед капилляром внутри корпуса установлен фильтр тонкой очистки.
Величина расхода через пневмосопротивление зависит от перепада давления до и после него, а также от диаметра и длины капилляра.
|
Модификация |
Размер капилляра, мм |
Расход воздуха, приведенный к нормальным условиям, при перепаде давления 1,4 кгс/см2 (140 кПа) |
||
|
|
диаметр |
длина |
л/ч |
м3/с |
|
П2Д.4-1 |
0,18 |
20 |
22±4 |
(6±0,6)Х10-6 |
|
П2Д.4-2 |
0,30 |
20 |
60±6 |
(18±1,7)Х10-6 |
