П1Т.2 Пневмотумблер
Пневмотумблер типа П1Т.2 предназначен для ручного формирования дискретных сигналов.

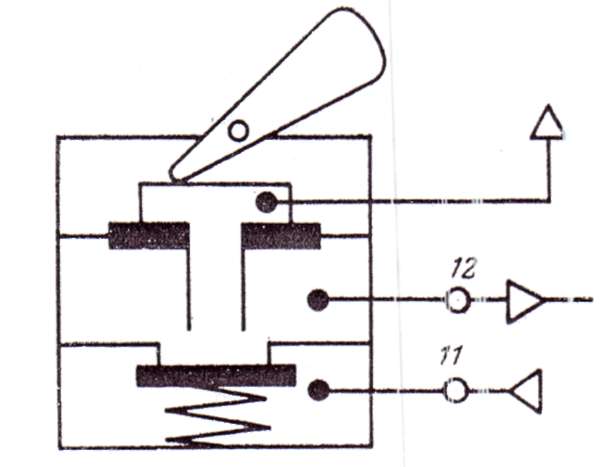

Пневмотумблер состоит из трех секций, плоской резинотканевой мембраны, жесткий центр которой имеет стержень с отверстием в центре, пневмоконтакта «сопло — заслонка», рычага и пружины. Выход элемента 12 соединен либо с входом 11, либо с атмосферой.
В одном фиксированном положении рычага стержень нажимает на заслонку и открывает пневмоконтакт (при этом выход тумблера соединен с входом).
В другом фиксированном положении рычага стержень не касается заслонки, а пружина прижимает заслонку к соплу и закрывает птевмоконтакт (при этом выход элемента соединен с атмосферой).
Тумблер монтируется на щите, пульте, панели прибора или на плате. Габаритные установочные и присоединительные размеры приведены ниже.
