П2.3Д3(П) Задатчик управления
Задатчик маломощный типа П23Д.3 предназначен для ручной установки и поддержания стабильного пневматического сигнала малой мощности, подаваемого в непроточные камеры пневматических элементов автоматики. Метрологические характеристики элемента гарантируются только при отсутствии расхода на его выходе.

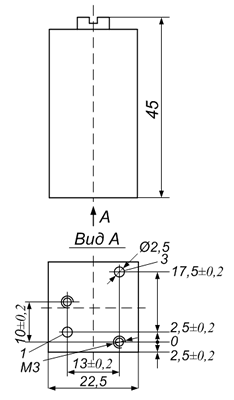

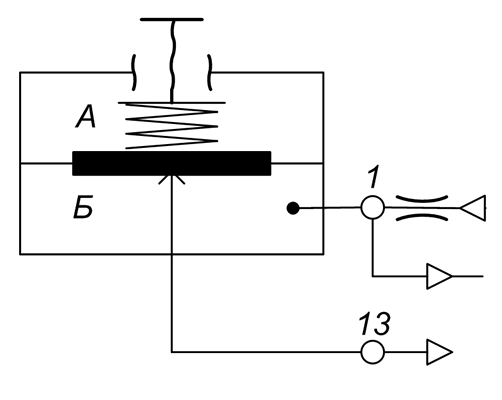

Задатчик состоит из двух секций разделенных плоской резинотканевой мембраной и образующих камеры А и Б, пружины и установочного винта. Жесткий центр мембраны служит заслонкой сопла, имеющего выход в атмосферу. Давление питания подается на вход нерегулируемого пневмосопротивления типа П2Д.4-2 (капилляр диаметром 0,3 мм), который конструктивно в задатчик не входит и поставляется по отдельному заказу. Выход пневмосопротивления связан с камерой Б задатчика через канал 1, канал 13 связан с атмосферой.
Изменение степени сжатия пружины производится установочным винтом. Мембрана устанавливается в положении, при котором усилие, создаваемое выходным давлением, уравновешивает усилие пружины.
