П1Р.3 Реле трехмембранное

Реле трехмембранное типа П1Р.З предназначено для выполнения тех же функций, что и реле типа П1Р.1. Его целесообразно исполь­зовать в тех случаях, когда, во-первых, состояние реле после подачи давления питания в систему должно быть определенным, во-вторых, если применение задатчиков для создания давления под­пора нецелесообразно и, в-третьих, если допустимо меньшее быстродействие элемента.

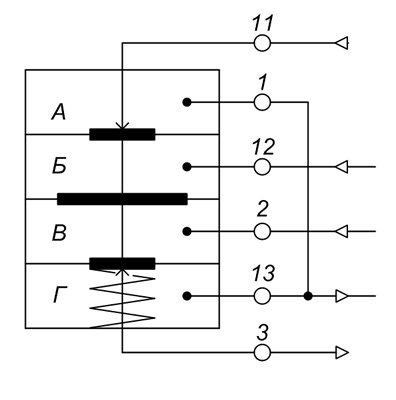

Реле типа П1Р.З отличается от реле типа П1Р.1 тем, что в камере Г установлена пружина. Для нормальной работы элемента в режиме отрицания необходимо, чтобы было стабилизировано единичное значение сигна­ла, подаваемого в камеру Б. Падение давления в момент переключения может вызвать отказ эле­мента.
