РУП-1М Реле универсальное
Реле универсальное типа РУП-1М предназначено для выполнения тех же функций, что и реле типа П1Р.1. Его целесообразно использовать в случаях, когда нужен мощный выходной сигнал.

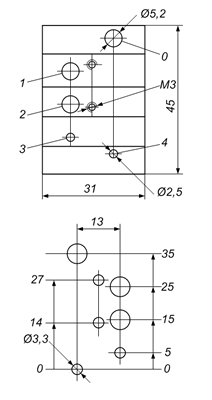

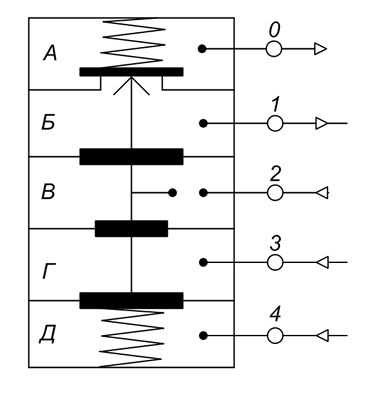

Реле состоит из пяти секций, трех плоских резинотканевых мембран, связанных в мембранный блок, двух пневмоконтактов «сопло — заслонка» и пружин. Секции и мембраны образуют пять пневматических камер — А, Б, В, Г и Д. Один пневмоконтакт заслонка образует с неподвижным соплом секции, другой — с подвижным соплом мембранного блока.
В зависимости от реализуемой элементарной логической функции входные сигналы подаются через каналы 0, 2, 3, 4 в камеры Г (повторение «ДА»), Д (отрицание «НЕ»), В и Г (конъюнкция «И»), А и Г (дизъюнкция «ИЛИ»), Г и Д (отрицание импликации — «ЗАПРЕТ»). При реализации функции ЗАПРЕТ сигнал запрета подается в камеру Д. Давление питания подается в камеру В или в камеры В я Г (отрицание «НЕ»). При реализации конъюнкции элемент работает в пассивном режиме. Выходной сигнал отводится из камеры Б через канал 1.
При подаче входных сигналов мембранный блок перемещается в сторону камеры А (при этом он нажимает на заслонку, которая перекрывает его сопло и соединяет камеру А с выходом элемента) или в сторону камеры Д (при этом сопло блока отходит от заслонки, которая под действием пружины закрывает неподвижное сопло, и давление питания поступает на выход).
