ПЗК.5 Клапан

Клапан «ИЛИ» типа ПЗК.5 предназ­начен для реализации логической функции дизъюн­кций двух переменных. Его целесообразно исполь­зовать, когда допустимо применение элемента, ра­ботающего в пассивном режиме.

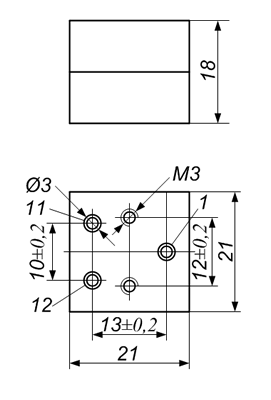

Элемент состоит из двух секций и двух сопл, между которыми расположен клапан, выполненный в виде круглой пластины.

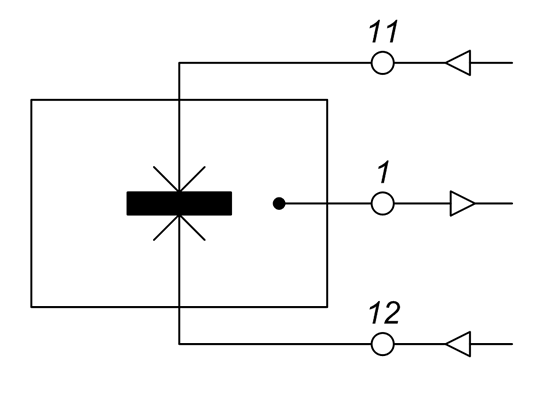

Входное давление подводится к каналам 11 и 12, выходное отводится от канала 1. Если еди­ничное значение имеет только один из входных сигналов, то клапан под действием этого давления закрывает сопло другого входа. В том случае, когда единичное значение имеют оба входных сигнала, клапан находится в неопределенном поло­жении, и с выходом коммутируется любая из двух входных коммуникаций или обе сразу
