КЛАМП Клапан двух контактный
Клапан двухконтактный типа КЛАМП предназначен для коммутирования непрерывных пневматических сигналов и реализации логической операции «ДА» с пневматическими дискретными сигналами.

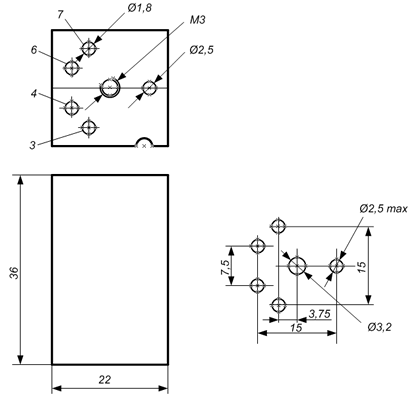

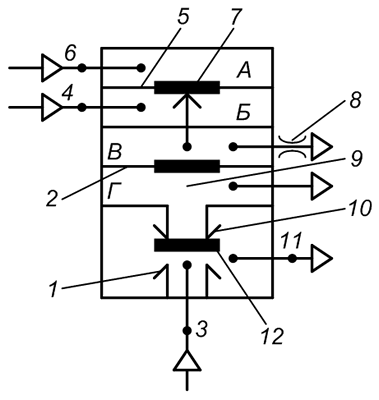

Клапан состоит из трех секций, крышки, основания, двух резинотканевых 12, 9 и одной резиновой (5) мембран, двух сопел 2, 8, двух штоков 10 и пружины).
Секции и мембраны образуют пять камер — А, Б, В, Г, Д. Жесткий центр мембраны 5 служит заслонкой и с соплами 2, 8 образует два пневмокон-такта «сопло — заслонка», один из которых «нормально открытый», другой — «нормально закрытый».
Коммутируемые сигналы подаются в камеры В и Д через каналы 6 и 11, входной сигнал — в камеру А через канал 7. Камера Б связана с атмосферой. Выходное давление отводится из камер Г и Д через каналы 3 и 4. При подаче входного сигнала мебрана 12 прогибается, перемещает штоки 10 в сторону сопл, мембрана 5 под действием штоков перекрывает сопло 2, открывает сопло 8 и коммутируемый сигнал из камеры В поступает на выход. При снятии входного сигнала мембрана 5 под действием пружины 1 перекрывает сопло 8, открывает сопло 2 и коммутируемый сигнал из камеры Д поступает на выход.
