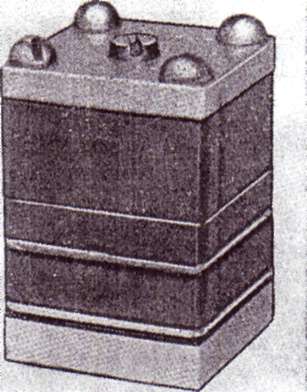

ЗАМП-1 Пневмозадатчик

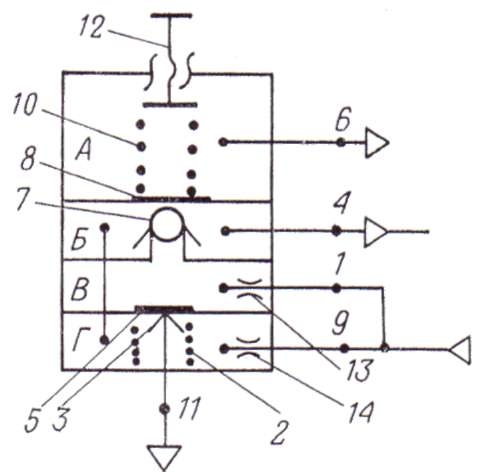

Пневмозадатчик состоит из трех секций, металлических и
резинотканевых прокладок, мембран из резинотканевого полотна 5 и полиэтилентерефталатной (лавсановой) пленки 8, парикового клапана 7, пары
«сопло — заслонка» 3, пружин 2, 10 и установочного винта 11.
Секции, прокладки и мембраны образуют четыре камеры — А, Б, В и Г. Давление питания подается в каналы 1 и 9 и поступает через пневмосопротивления 12, 15, 14, конструктивно входящие в пневмозадатчик, соответственно в камеру В и камеры Б и Г. Выходов пневмозадатчика является канал 4 из камеры Б. Камера В представляет собой емкость между нерегулируемым пневмосопротивлением 12 и переменным пневмосопротивлением, образуемым шариковым клапаном 7. Давление в этой камере отличается от давления в камерах Б и Г на постоянную величину, обусловленную усилием пружины 2.
При увеличении сжатия пружины 10 мембрана 8 прогибается в сторону камеры Б и перекрывает сопло шарикового клапана, давление в камере В повышается, мембрана 5 прогибается в сторону камеры Г, перекрывает сопло сброса воздуха в атмосферу и выходное давление увеличивается. При уменьшении сжатия пружины давление в камере В понижается, сопло сброса воздуха в атмосферу открывается и выходное давление уменьшается.

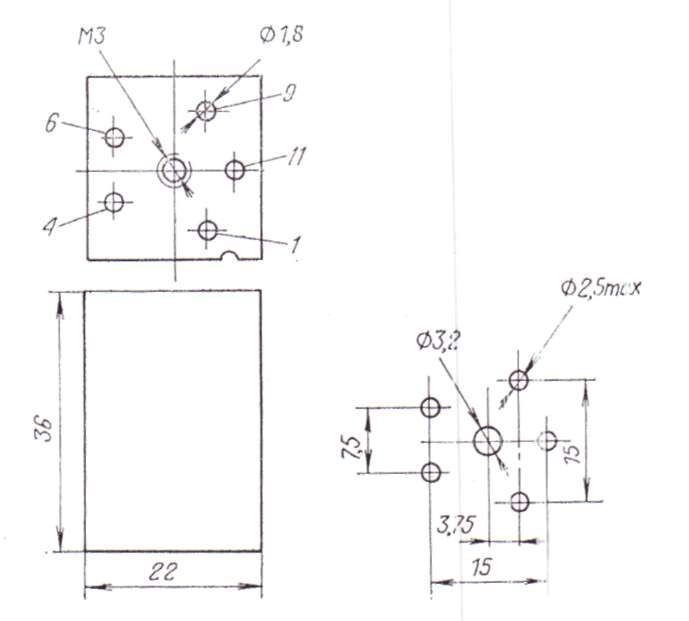

Пневмозадатчик монтируется на плате. Габаритные, установочные и присоединительные размеры и размеры коммутационных отверстий в плате приведены ниже.
