П2ЭС.1-1 Элемент сравнения
Элемент сравнения П2ЭС.1 предназначен для сравнения двух непрерывных сигналов и формирования дискретных сигналов «0» или «1» в зависимости от результата сравнения.

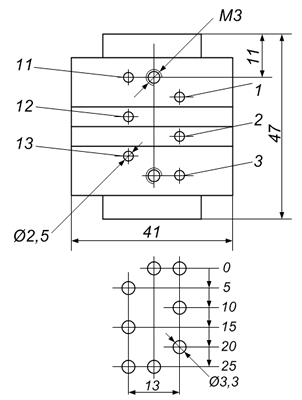

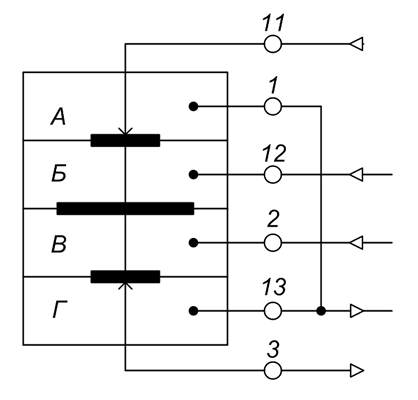

Сравниваемые давления подаются через каналы 2 и 12 в камеры Б к В, давления питания - через канал 11 к соплу в камере А, сопло камеры Г соединяется с атмосферой. Выходное давление отводится от коммуникации в плате, соединяющей каналы 1 и 13.
В зависимости от результата сравнения входных аналоговых сигналов мембранный блок находится в одном из двух крайних положений, причем выход элемента соединяется либо с питанием, либо с атмосферой через канал 3.
Дифференциал срабатывания не более 0,8% от рабочего диапазона изменения входного сигнала.
Перед эксплуатацией элемента должны быть проверены его основные параметры: рассогласование и дифференциал. Если действительные значения рассогласования и дифференциала превосходят допустимые, то следует произвести настройку элемента.
Канал питания маркируется буквой П.
