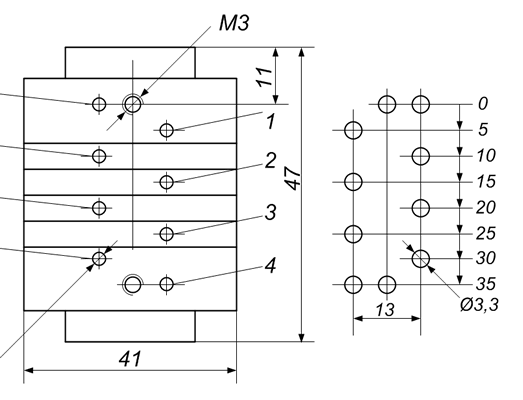

П2ЭС.3-1 Элемент сравнения
Элемент сравнения типа П2ЭС.З в режиме суммирования предназначен для алгебраического суммирования трех непрерывных сигналов, из которых два суммируются и один вычитается.

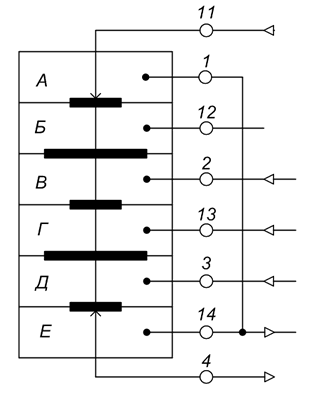

Элемент состоит из шести секций, пяти плоских резинотканевых мембран, связанных в мембранный блок, и двух сопл. Секции и мембраны образуют шесть пневматических камер - А, Б, В, Г, Д и Е. Жесткие центры крайних мембран служат заслонками и вместе с соплами образуют две пары «сопло - заслонка».
Давление питания подается через канал 11 и сопло в камеру А, камера Е через канал 4 соединяется с атмосферой. В камеры Б, В, Г подводятся входные сигналы через каналы 2, 12, 13. Камеры А, Д, Е через каналы 1, 3, 14 соединяются с выходной коммуникацией.
Камеры А, Д, Е и объем выходной коммуникации являются емкостью, заключенной между двумя пневмосопротивлениями, расход воздуха через которые определяется зазорами между соплами и заслонками.
Каждому значению алгебраической суммы входных величин соответствует такое положение равновесия мембранного блока, при котором усилие, создаваемое этой суммой входных сигналов, уравновешивается усилием, которое создает выходное давление.
Элементы, построенные для работы в режиме суммирования, поставляются с маркировкой знаком « + ». Канал питания обозначается буквой П.
Перед эксплуатацией элемента должна быть проверена основная погрешность суммирования. Если действительные значения основной погрешности превосходят допустимые, то следует произвести настройку элемента
