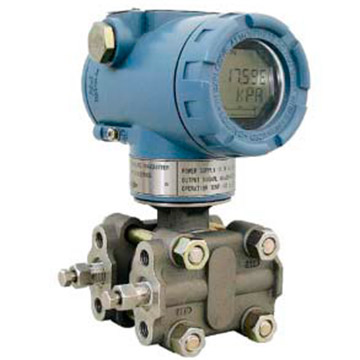

Датчик давления серии Тизприбор-150P
Интеллектуальный
датчик давления серии Тизприбор-150P с надежным емкостным чувствительным
элементом, тщательно разработан путем объединения передовой микропроцессорной
технологии и цифровой методики измерения емкостного сопротивления. Мощные
функции и высокоскоростные вычислительные возможности микропроцессора наделяют
его отличными свойствами, такими как интеллектуальность, высокая точность,
высокая надежность, стабильность нуля и т.д. ЖК-дисплей может отображать
множество физических параметров (давление, температура, ток и т.д.) Он позволяет
осуществлять такие функции, как установка нуля, настройка диапазона нажатием
кнопки, это очень удобно для местной проверки.
Интеллектуальный датчик давления серии Тизприбор-150P поддерживает HART, Foundation Fieldbus, протокол Profi bus PA, так же можно использовать аналоговый выход 4-20 мА. Датчик предназначен для измерения давления, перепада давления, уровня жидкости, расхода и других производственных показателей. Он может широко использоваться в нефтяной, химической, электрической, металлургической промышленности и т.д.
ТУ 4212-150-37185268-2014
Технические характеристики
| Питание | 9~32 В постоянного тока (FF, PA), 9~32 В постоянного тока (FF, PA; взрывобезопасный прибор), 11,9~42 В постоянного тока (HART), 11,9~30 В постоянного тока (HART; взрывобезопасн. прибор) | |
| Выход | Аналоговый: 4~20 мА. Цифровой: Сигналы HART, FF и PA | |
| Дисплей | Дополнительный 6-битный цифровой или 5-битный символьный ЖКИ | |
| Температура |
Рабочая температура: -40 ~ 85 ºC (без отображения) -30 ~ 70 ºC (с отображением) -30 ~ 60 ºC (взрывобезопасный IC) |
Температура хранения: -40 ~ 100 ºC (без отображения) -40 ~ 85 ºC (с отображением) |
| Шкала влажности | 5%~100% относительной влажности | |
| Время запуска | ≤5 секунд | |
| Время обновления | 0,2 секунды | |
| Регулировка демпфирования | 0~15 секунд | |
| Предел статического давления | SR: Диапазон 2 - 6,89 МПа. SD: Диапазон 3…8 - 13,8 МПа. SG: Диапазон 3…8 - 13,8 МПа. Диапазон 9 - 31,0 МПа. Диапазон 0-51,7 МПа. SA: Диапазон 4 - 400 кПа. Диапазон 5 - 1500 кПа. Диапазон 6 - 3000 кПа. SH: Диапазон 4…7 - 31,0 МПа | |
| Точность |
Для диапазона 2: ±0,1% диапазона для 0,5 URL ≤Диапазон ≤URL; ±[0,05+0,025 х (URL / Диапазон)]% диапазона для Диапазон <0,5 URL. |
Для других диапазонов: ±0,075% диапазона для 0,1 URL ≤Диапазон≤URL; ±[0,025+0,005 х (URL/Диапазон)]% диапазона для Диапазон < 0,1 URL. |
| Долговременная устойчивость | Через 12 месяцев, ±0,1% максимального диапазона | |
| Влияние статического давления | Для диапазона 2: ±1%/13,8 МПа. Для диапазона 3: ±0,5%/13,8 МПа. Для других диапазонов: ±0,25%/13,8 МПа | |
| Влияние изменения питания | < 0,005%/В калиброванного диапазона | |
| Взрывобезопасность | искробезопасный Ex ia II C T4 | |
| Уровень взрывобезопасности | IP65 или IP67 | |
Физические характеристики
| Электрическое подключение | 1/2-14 NTP, внутренняя резьба |
| Подключение к процессу | 1/4-18 NPT-резьба, дюймы |
|
Конструкционные материалы |
Изолированная мембрана и выпускной/выходной клапан: нержавеющая сталь марки 316; Фланец и соединитель: нержавеющая сталь марки 316; Уплотнительное кольцо: фторкаучук; Заполняющая жидкость: силиконовое масло или фторуглеродное масло; Болт: оцинкованный, углеродистая сталь; (указанные выше материалы отбираются на заказ, если есть другие требования, пожалуйста, сообщите заранее) Корпус: алюминиевая бронза с низким содержанием меди; Покрытие: эпоксидная смола ДИОН. |
| Вес | C дисплеем: 3,5 кг. Без дисплея: 3,3 кг |
Модели датчиков в зависимости от типа измеряемого давления и согласно протоколу связи:
| Модель | Закрытый тип | Диапазоны изменений |
| Тизприбор-150P SR | Микродифференциальный датчик давления | 0,03-1,5 кПа |
| Тизприбор-150P SG | Датчик давления | 0,075-41370 кПа |
| Тизприбор-150P SA | Датчик абсолютного давления | 0,374-6890 кПа |
| Тизприбор-150P SD | Датчик перепада давления | 0,075-6890 кПа |
| Тизприбор-150P SH | Датчик перепада высокого статического давления | 0,374-2068 кПа |
| Модель | Тип протокола связи |
| Тизприбор-150P H | 4-20мА + HART |
| Тизприбор-150P F | Foundation Fieldbus |
| Тизприбор-150P P | PROFIBUS PA |
Датчики давления могут перенастраиваться на вакуумметрическое давление в пределах от минус 98 кПа до Pmax.
